Gear Coupling คืออะไร และเหมาะกับงานแบบใด
Gear Coupling หรือเกียร์คัปปลิ้ง เป็นคัปปลิ้งโลหะที่ส่งกำลังผ่านฟันเฟืองภายในระหว่าง Flex Hub และ Sleeve จุดเด่นคือรองรับแรงบิดได้สูงเมื่อเทียบกับขนาดตัว สามารถชดเชยการเยื้องศูนย์เชิงมุมและแนวแกนได้ในระดับที่ผู้ผลิตกำหนด จึงพบได้ในเครื่องจักรอุตสาหกรรมหนัก เช่น โรงงานผลิตเหล็ก โรงงานน้ำตาล สายพานลำเลียง เครน เครื่องบด พัดลม และชุดเกียร์ขนาดใหญ่
อย่างไรก็ตาม Gear Coupling ต้องได้รับการหล่อลื่นอย่างถูกต้อง ตรวจสอบซีล และควบคุม Alignment หากจาระบีหรือน้ำมันเสื่อมสภาพ มีสิ่งปนเปื้อน หรือเพลาเยื้องศูนย์เกินพิกัด ฟันเฟืองจะสึกเร็วกว่าปกติและอาจเกิดความร้อน การสั่น หรือเสียงผิดปกติได้
จุดเริ่มต้นของงาน SEISA GC-CCMH500 ใช้งานมากว่า 30 ปี
ลูกค้าในอุตสาหกรรมผลิตเหล็กติดต่อบริษัท ทอร์ชั่น เพื่อจัดหา Gear Coupling สำหรับสำรองทดแทนของเดิม โดยคัปปลิ้งเดิมเป็นยี่ห้อ SEISA ประเทศญี่ปุ่น รุ่น GC-CCMH500 และใช้งานมาประมาณ 30 ปี แม้ยังสามารถเดินเครื่องได้ แต่พบการสึกของฟันเฟืองตามอายุการใช้งาน ลูกค้าจึงต้องการเตรียมอะไหล่สำรองไว้ล่วงหน้า เพื่อลดความเสี่ยงจากการหยุดเครื่องฉุกเฉิน
ในขั้นแรก ทอร์ชั่นเสนอ Gear Coupling รุ่นเดิมและยี่ห้อเดิมให้ลูกค้าพิจารณา แต่เมื่อเปรียบเทียบราคาและระยะเวลาจัดหา ลูกค้าต้องการทางเลือกที่คุ้มค่าขึ้น โดยยังคงมิติติดตั้งสำคัญตามแบบเดิม จึงนำไปสู่การเสนอ PCC500H จากผู้ผลิตประเทศเกาหลี
ทำไมจึงเลือก PCC500H เป็นรุ่นเทียบ
- ใช้แบบ Assembly Drawing ของ SEISA GC-CCMH500 เป็นข้อมูลอ้างอิงหลักในการตรวจสอบมิติ
- กำหนดมิติติดตั้งของ PCC500H ให้สอดคล้องกับตำแหน่งเดิม เช่น เส้นผ่านศูนย์กลางภายนอก ความยาวรวม และวงกลมสลัก
- ลูกค้าตรวจสอบและอนุมัติ Drawing ก่อนเริ่มผลิต
- ลดต้นทุนได้ประมาณ 20% เมื่อเทียบกับทางเลือกยี่ห้อเดิม
- ใช้ระยะเวลาผลิตประมาณ 60 วัน ช่วยให้ลูกค้าวางแผนอะไหล่สำรองได้ชัดเจน.
ตารางเปรียบเทียบมิติจากแบบ
มิติด้านล่างสรุปจากแบบที่ลูกค้าและผู้ผลิตใช้ยืนยันงาน โดยค่ารูเพลาเป็นรูนำศูนย์หรือ Pilot Bore สำหรับให้ลูกค้านำไปคว้านเป็นขนาดเพลาจริงที่โรงงานภายหลัง
| รายการ | SEISA GC-CCMH500 | PCC500H |
|---|---|---|
| ประเภท | Gear Coupling | Gear Coupling |
| รุ่น | GC-CCMH500 | PCC500H |
| ประเทศผู้ผลิต | ญี่ปุ่น | เกาหลี |
| เส้นผ่านศูนย์กลางภายนอก | 500 mm | 500 mm |
| Bolt Circle Diameter | 462 mm | 462 mm |
| ความยาวรวม | 494 mm | 494 mm |
| ความยาวแต่ละด้าน | 236 mm | 236 mm |
| ระยะกึ่งกลาง | 22 mm | 22 mm |
| เส้นผ่านศูนย์กลาง Hub | 335 mm | 335 mm |
| Reamer Bolt | 16 ตัว | 16 ตัว |
| น้ำหนักตามแบบ | 446 kg | 446 kg |
| รูที่เสนอ | Rough/Pilot Bore Ø169 mm | Pilot Bore Ø100 mm ไม่มีร่องลิ่ม |
| ความเร็วสูงสุดในแบบ | ไม่ระบุในแบบที่ได้รับ | 1,520 rpm |
| Basic Torque ในแบบ | ไม่ระบุในแบบที่ได้รับ | 261,000 Nm |
| ข้อควรระวังทางวิศวกรรม มิติภายนอกที่ตรงกันไม่ได้หมายความว่าสามารถใช้แทนกันได้ทุกสภาวะ การเลือก Gear Coupling ต้องตรวจสอบแรงบิด ความเร็ว Service Factor, Peak Torque, Alignment และเงื่อนไขการใช้งานจริงร่วมด้วย ในกรณีนี้ข้อมูลเครื่องจักรไม่ได้เปิดเผยในบทความ จึงอ้างอิงเฉพาะมิติและพิกัดที่ปรากฏใน Drawing ที่ได้รับการอนุมัติ |
รูนำศูนย์ไม่ใช่ขนาดรูเพลาสำเร็จ
ประเด็นที่มักทำให้เกิดความเข้าใจผิดคือขนาดรู Ø100 mm ของ PCC500H และ Rough Bore Ø169 mm ของแบบ SEISA ตัวเลขทั้งสองเป็นรูนำศูนย์ของคัปปลิ้งที่เสนอ ไม่ใช่ขนาดรูเพลาสำเร็จสำหรับติดตั้ง ลูกค้าจะนำ Hub ไปคว้านรูเพลา ทำร่องลิ่ม และกำหนด Tolerance ให้ตรงกับเพลาของเครื่องจักรที่โรงงานเอง
ก่อนคว้านรู ควรตรวจสอบขนาดเพลาจริง ตำแหน่งบ่าเพลา ความยาวสวม ร่องลิ่ม วิธีล็อก Hub และค่าความเผื่อระหว่างรูและเพลาให้ครบถ้วน การกลึงผิดขนาดอาจทำให้เกิดการหลวม การเยื้องศูนย์ หรือความเค้นสูงบริเวณ Hub ได้

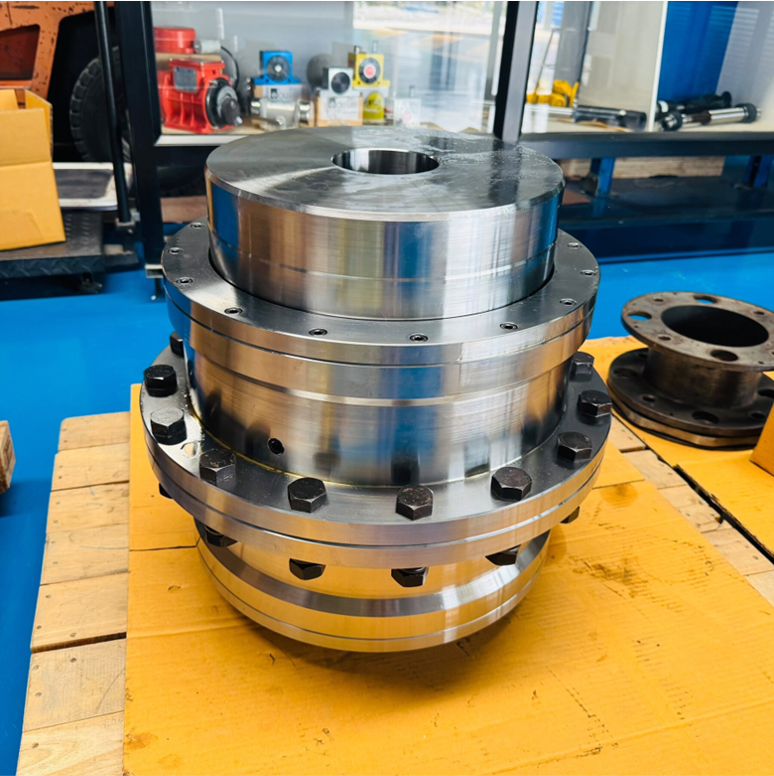

วัสดุและโครงสร้างของ PCC500H
จาก Drawing ของ PCC500H ระบุวัสดุของชิ้นส่วนหลักดังนี้:
- Flex Hub: SCM440-H (Q.T.) จำนวน 2 ชิ้น
- Sleeve A และ Sleeve B: SCM440-H (Q.T.)
- Reamer Bolt: SCM440-H จำนวน 16 ตัว
- Hex Nut: SM45C-H และ Side Cover: SS41
SCM440 เป็นเหล็กกล้าโครเมียม-โมลิบดีนัมที่เหมาะกับชิ้นส่วนรับแรงสูง เมื่อผ่านกระบวนการ Quenching and Tempering ตามข้อกำหนด จะช่วยเพิ่มความแข็งแรงและความทนทานของ Hub และ Sleeve อย่างไรก็ตาม คุณสมบัติจริงต้องอ้างอิงกระบวนการผลิตและผลการตรวจสอบของผู้ผลิตในแต่ละงาน

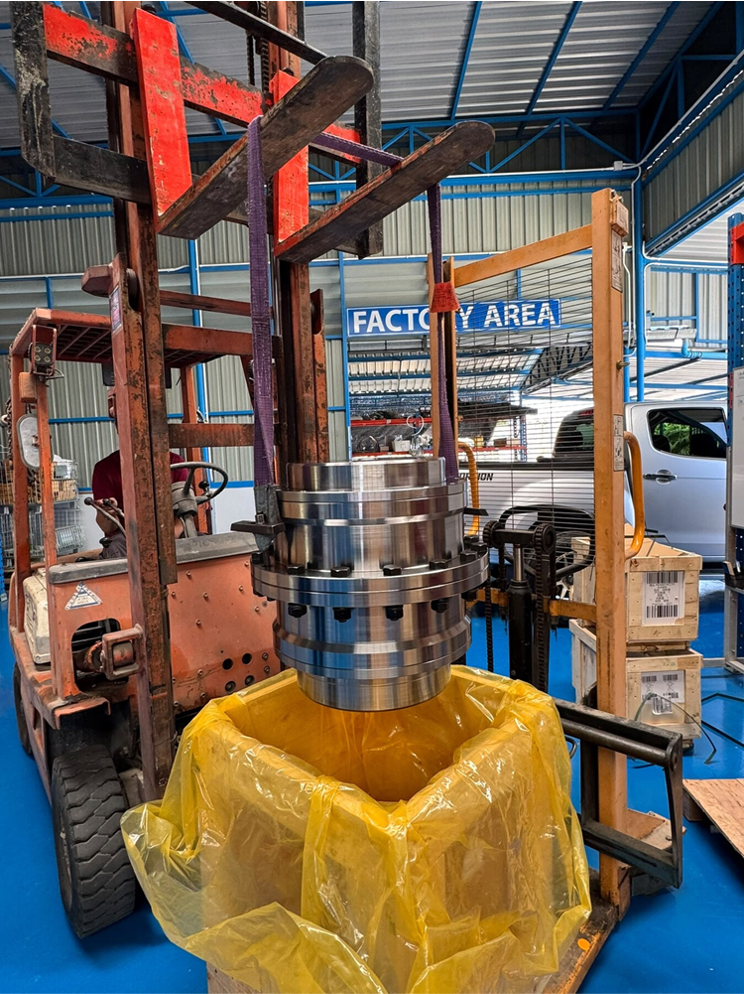

ขั้นตอนดำเนินงานของ Torsion
- รับข้อมูลรุ่นเดิม SEISA GC-CCMH500 และความต้องการอะไหล่สำรองจากลูกค้า
- เสนอราคาสินค้ารุ่นเดิมและยี่ห้อเดิมเพื่อให้ลูกค้าใช้เป็นทางเลือกอ้างอิง
- ตรวจสอบ Drawing เดิมและจัดทำข้อเสนอ Gear Coupling รุ่น PCC500H จากประเทศเกาหลี
- เปรียบเทียบมิติติดตั้งหลัก น้ำหนัก โครงสร้าง และข้อมูลพิกัดที่ปรากฏในแบบ
- ส่ง Drawing ให้ลูกค้าตรวจสอบและอนุมัติก่อนเริ่มผลิต
- ผลิตภายในระยะเวลาประมาณ 60 วัน
- ตรวจสอบ Runout และมิติสำคัญ พร้อมทดลองประกอบจากโรงงานผู้ผลิต

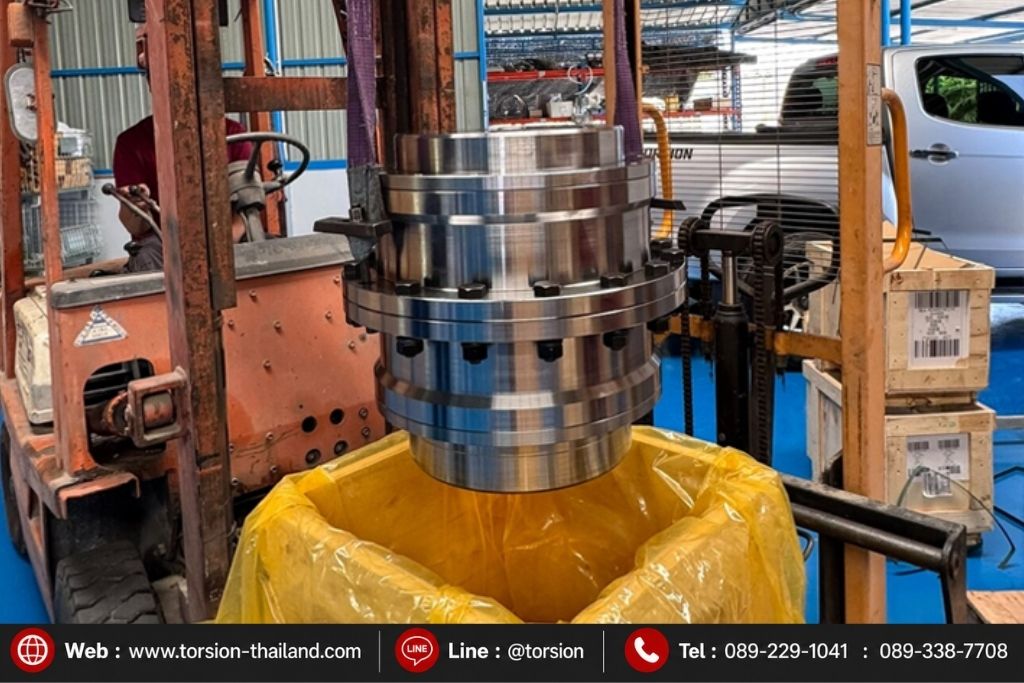

- ส่งมอบให้ลูกค้านำไปคว้านรูเพลาและติดตั้งกับเครื่องจักรเดิม
ข้อดีของการเทียบ Gear Coupling ตาม Drawing
- ช่วยหาอะไหล่ทดแทนสำหรับเครื่องจักรที่ใช้งานมานานและรุ่นเดิมมีต้นทุนสูง
- ควบคุมมิติติดตั้งให้สัมพันธ์กับพื้นที่และตำแหน่งเครื่องจักรเดิม
- ลูกค้าตรวจสอบแบบก่อนผลิต ลดความเสี่ยงจากความเข้าใจคลาดเคลื่อน
- สามารถกำหนดรูนำศูนย์เพื่อให้ลูกค้าคว้านรูเพลาตามหน้างานจริงได้
- ช่วยวางแผนอะไหล่สำรองก่อนเกิดการหยุดเครื่องโดยไม่คาดคิด
ข้อจำกัดและข้อมูลที่ต้องตรวจสอบก่อนสั่งผลิต
- ต้องมี Drawing เดิมหรือตัวอย่างที่วัดขนาดได้อย่างน่าเชื่อถือ
- ต้องยืนยันกำลัง ความเร็ว แรงบิด และลักษณะโหลด หากต้องการตรวจสอบสมรรถนะอย่างสมบูรณ์
- ตรวจสอบชนิดและปริมาณสารหล่อลื่น รวมถึงรอบการบำรุงรักษา
- ตรวจสอบ Allowable Misalignment ของผู้ผลิต ไม่ควรอาศัยความสามารถของคัปปลิ้งเพื่อชดเชย Alignment ที่ไม่ถูกต้อง
- หลังคว้านรูเพลา ควรตรวจสอบ Runout, Concentricity และความสมดุลอีกครั้งก่อนติดตั้ง
การติดตั้งและบำรุงรักษา Gear Coupling
ก่อนติดตั้งควรทำความสะอาดรูเพลา เพลา ร่องลิ่ม และหน้าสัมผัสทั้งหมด ตรวจสอบว่าไม่มีครีบหรือรอยกระแทก ประกอบ Hub ตามวิธีและ Tolerance ที่กำหนด จากนั้นตั้ง Alignment ทั้งแนวรัศมีและเชิงมุมให้เหมาะสมก่อนขันสลักตามค่า Torque ที่ผู้ผลิตกำหนด
หลังการประกอบต้องเติมสารหล่อลื่นชนิดและปริมาณที่เหมาะสม ตรวจสอบซีลและจุดอุดเติมให้เรียบร้อย สำหรับการใช้งานระยะยาวควรกำหนดรอบตรวจสภาพจาระบีหรือน้ำมัน การรั่ว อุณหภูมิ การสั่น เสียง และระยะ Backlash ของฟันเฟือง เพื่อค้นหาความผิดปกติก่อนเกิดความเสียหายรุนแรง
ผลของโครงการ

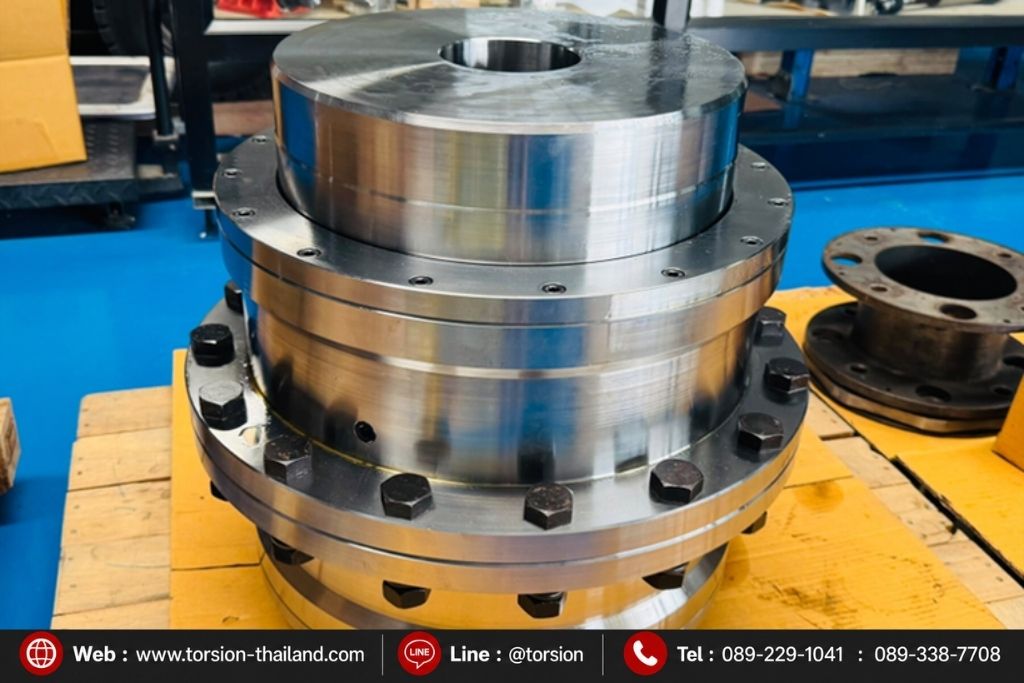

PCC500H ผลิตและทดลองประกอบจากโรงงานผู้ผลิต พร้อมผ่านการตรวจสอบ Runout และมิติสำคัญก่อนส่งมอบ ลูกค้าได้รับ Gear Coupling สำหรับสำรองทดแทนรุ่นเดิม โดยลดต้นทุนได้ประมาณ 20% และใช้ระยะเวลาผลิต 60 วัน ปัจจุบันสินค้าได้รับการติดตั้งแล้ว ทั้งนี้บทความนี้ไม่ระบุผลการเดินเครื่อง เนื่องจากไม่มีข้อมูลสมรรถนะหลังใช้งานสำหรับเผยแพร่ Torsion รับประกันสินค้าเป็นระยะเวลา 1 ปีตามเงื่อนไขของบริษัท เพื่อเพิ่มความมั่นใจหลังการส่งมอบ
บริการเทียบ Gear Coupling ตามแบบและตัวอย่าง
บริษัท ทอร์ชั่น ให้บริการจัดหาและเทียบ Gear Coupling สำหรับเครื่องจักรอุตสาหกรรม ทั้งการเทียบจาก Drawing เดิมและการผลิตตามตัวอย่าง เหมาะสำหรับเครื่องจักรที่ใช้งานมานาน อะไหล่เดิมหาได้ยาก ราคาเพิ่มสูงขึ้น หรือมีระยะเวลาจัดหานาน ลูกค้าจะได้รับ Drawing สำหรับตรวจสอบและยืนยันก่อนผลิต พร้อมการควบคุมมิติและทดลองประกอบตามขอบเขตของแต่ละงาน
คำถามที่พบบ่อยเกี่ยวกับ Gear Coupling รุ่นเทียบ
Q. ปี่เซียะทอง 99.99% ขายได้ไหม
A. สามารถขายได้ โดยราคาจะขึ้นอยู่กับน้ำหนัก เปอร์เซ็นต์ทอง สภาพชิ้นงาน และราคารับซื้อในช่วงเวลานั้น
Q. Gear Coupling ต่างยี่ห้อสามารถใช้แทนกันได้หรือไม่
A. สามารถพิจารณาเทียบได้ แต่ต้องตรวจสอบทั้งมิติติดตั้ง พิกัดแรงบิด ความเร็ว โครงสร้างวัสดุ วิธีหล่อลื่น และสภาวะโหลด ไม่ควรพิจารณาจากเส้นผ่านศูนย์กลางเพียงอย่างเดียว
Q. รูนำศูนย์หรือ Pilot Bore คืออะไร
A. เป็นรูเริ่มต้นจากโรงงานผู้ผลิต เพื่อให้สามารถคว้านเป็นขนาดรูเพลาจริงและทำร่องลิ่มภายหลัง จึงไม่ใช่ขนาดรูพร้อมติดตั้ง
Q. เหตุใด Gear Coupling จึงต้องใช้สารหล่อลื่น
A. สารหล่อลื่นช่วยลดแรงเสียดทานและการสึกของฟันเฟือง รวมถึงช่วยระบายความร้อน หากสารหล่อลื่นไม่เหมาะสมหรือเสื่อมสภาพ อายุการใช้งานจะลดลง
Q. การเทียบจาก Drawing เพียงพอหรือไม่
A. Drawing ช่วยยืนยันมิติและโครงสร้าง แต่การตรวจสอบสมรรถนะควรมีข้อมูลกำลัง รอบ แรงบิด ลักษณะโหลด และ Service Factor เพิ่มเติม
Q. PCC500H มีพิกัดเท่าใด
A. Drawing ที่ได้รับระบุ Basic Torque 261,000 Nm และ Max Speed 1,520 rpm โดยต้องตรวจสอบเงื่อนไขการใช้งานและเกณฑ์ของผู้ผลิตก่อนนำค่าไปเลือกใช้งานจริง
Q. งานนี้ช่วยลดต้นทุนได้เท่าใด
A. ลูกค้าระบุว่าทางเลือก PCC500H ช่วยลดต้นทุนได้ประมาณ 20% เมื่อเทียบกับการจัดหารุ่นเดิม ทั้งนี้สัดส่วนการประหยัดขึ้นอยู่กับราคาและเงื่อนไขในแต่ละช่วงเวลา
