Single Universal Joint: ข้อต่ออ่อนที่คุณควรรู้ก่อนเลือกใช้งาน

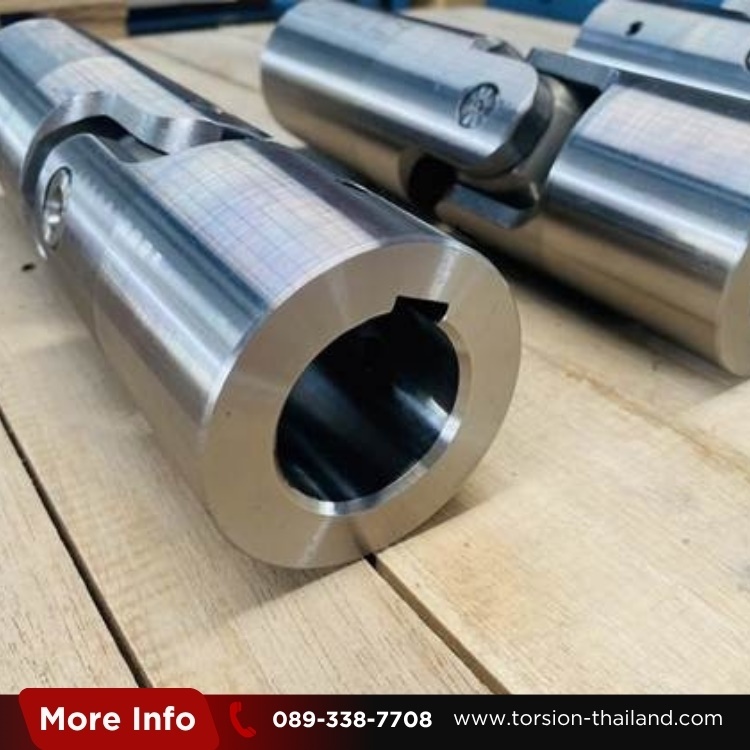

เมื่อพูดถึงอุปกรณ์ส่งกำลังในเครื่องจักรและงานอุตสาหกรรม หลายคนอาจนึกถึงมอเตอร์หรือเกียร์เป็นอันดับแรก แต่ยังมีอีกหนึ่งชิ้นส่วนที่สำคัญไม่แพ้กันและมักถูกมองข้าม นั่นคือ ข้อต่ออ่อน (Universal Joint หรือ U-Joint) U-Joint ทำหน้าที่เป็นตัวกลางในการถ่ายกำลังหมุน เชื่อมต่อระหว่างมอเตอร์ เกียร์ หรือเพลาสองด้านเข้าด้วยกัน เพื่อให้การหมุนเคลื่อนที่เป็นไปอย่างต่อเนื่องและราบรื่น ลักษณะเด่นของมันคือรูปทรง กากบาท ที่สามารถปรับมุมเอียงได้สูงสุดถึง 45 องศา ช่วยให้เพลาทั้งสองทำงานร่วมกันได้แม้จะไม่อยู่ในแนวเส้นตรงเดียวกัน ด้านในของ U-Joint จะเป็น รูเพลา (Bore) ที่สามารถเลือกให้เหมาะกับขนาดเพลาหลากหลายรูปแบบ จึงตอบโจทย์การใช้งานที่ต้องการความยืดหยุ่นและทนทาน

โครงสร้างของ Single Universal Joint ข้อต่ออ่อนที่แข็งแกร่งและแม่นยำ

Single Universal Joint หรือข้อต่ออ่อน ถูกออกแบบมาอย่างพิถีพิถันเพื่อให้สามารถถ่ายทอดกำลังหมุนได้อย่างมีประสิทธิภาพ โครงสร้างหลักประกอบด้วย 4 ส่วนสำคัญ ได้แก่

1. Yoke (ยอคหรือกระเดื่อง) – ชิ้นส่วนที่เชื่อมต่อกับเพลา ทำหน้าที่รับแรงบิดจากต้นกำลังและส่งต่อเข้าสู่กากบาทอย่างมั่นคง
2. Cross หรือ Spider (กากบาท) – หัวใจของข้อต่ออ่อน ทำหน้าที่ถ่ายทอดการหมุนระหว่างเพลาทั้งสอง พร้อมรองรับมุมเอียงระหว่างเพลา
3. Bearing (ตลับลูกปืนเข็ม) – ส่วนรองรับการหมุนที่ช่วยลดแรงเสียดทานระหว่างกากบาทและยอค เพื่อให้การหมุนเป็นไปอย่างราบรื่นและยืดอายุการใช้งาน
4. Seal & Cap (ซีลและฝาปิด) – ช่วยปิดผนึกป้องกันสิ่งสกปรก ฝุ่นละออง และรักษาน้ำมันหล่อลื่นให้อยู่ในตำแหน่งที่เหมาะสม เพื่อปกป้องกลไกภายในจากการสึกหรอ

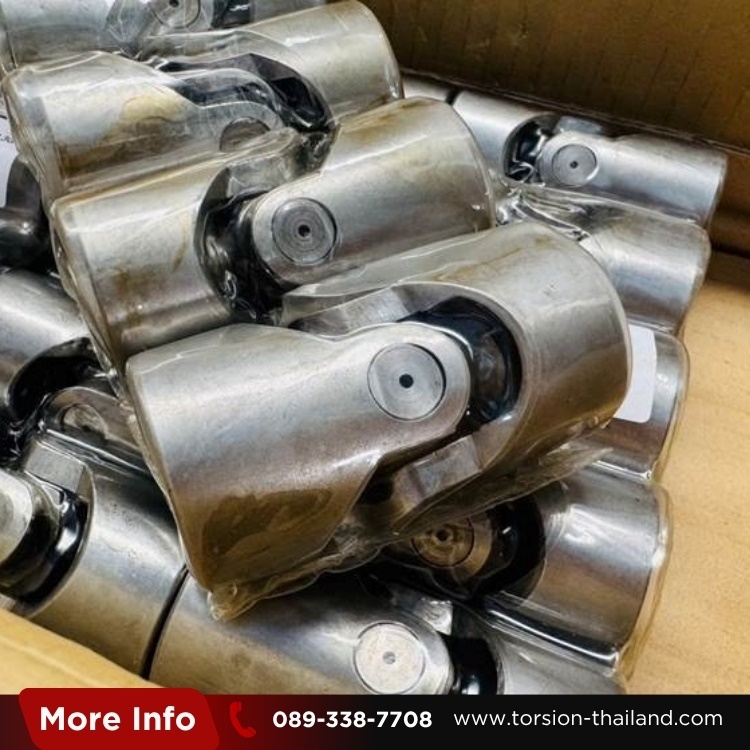

คุณสมบัติหลักของ Single Universal Joint ข้อต่ออ่อน

คุณสมบัติเด่นของ Single Universal Joint: ข้อต่ออ่อนที่มอบความยืดหยุ่นเหนือระดับจุดเด่นของ Single Universal Joint หรือข้อต่ออ่อน คือ ความสามารถในการชดเชยการไม่ตรงแนวของเพลา (Misalignment) ได้อย่างมีประสิทธิภาพ จึงเป็นเหตุผลที่ทำให้ถูกเลือกใช้งานอย่างกว้างขวางในหลายอุตสาหกรรม ไม่ว่าจะเป็น ยานยนต์ เครื่องจักรกลหนัก ระบบท่อส่งพลังงาน หรืออุปกรณ์ที่ต้องการการเคลื่อนไหวในมุมเอียงประมาณ 15°–45° ข้อต่อชนิดนี้ช่วยให้การส่งกำลังเป็นไปอย่างต่อเนื่องและมั่นคง แม้ในสภาพการติดตั้งที่เพลาไม่อยู่ในแนวเดียวกัน

หลักการทำงานของ Single Universal Joint

การทำงานของข้อต่ออ่อนเกิดจากการ ถ่ายโอนกำลังหมุนจากเพลาหนึ่งไปยังอีกเพลาหนึ่ง ผ่าน Cross (กากบาท) ที่เป็นตัวกลางเชื่อมโยง Yoke ทั้งสองด้านเข้าด้วยกัน เมื่อเพลาขับ (Driving Shaft) เริ่มหมุน แรงบิดจะถูกส่งผ่านกากบาทไปยังเพลาตาม (Driven Shaft) ทำให้เกิดการหมุนต่อเนื่อง

อย่างไรก็ตาม การหมุนที่ถ่ายทอดผ่าน Single Universal Joint ไม่สม่ำเสมอ 100% กล่าวคือ ความเร็วเชิงมุมของเพลาขับและเพลาตามจะเปลี่ยนแปลงตลอดรอบการหมุน หากมุมเอียง (Angle of Misalignment) มีค่ามาก ความไม่สม่ำเสมอนี้ยิ่งเห็นได้ชัด เพื่อแก้ปัญหาดังกล่าว จึงมักเลือกใช้ Double Universal Joint หรือ Constant Velocity Joint (CV Joint) ในงานที่ต้องการการส่งกำลังด้วยความเร็วเชิงมุมที่คงที่และราบรื่นมากขึ้น

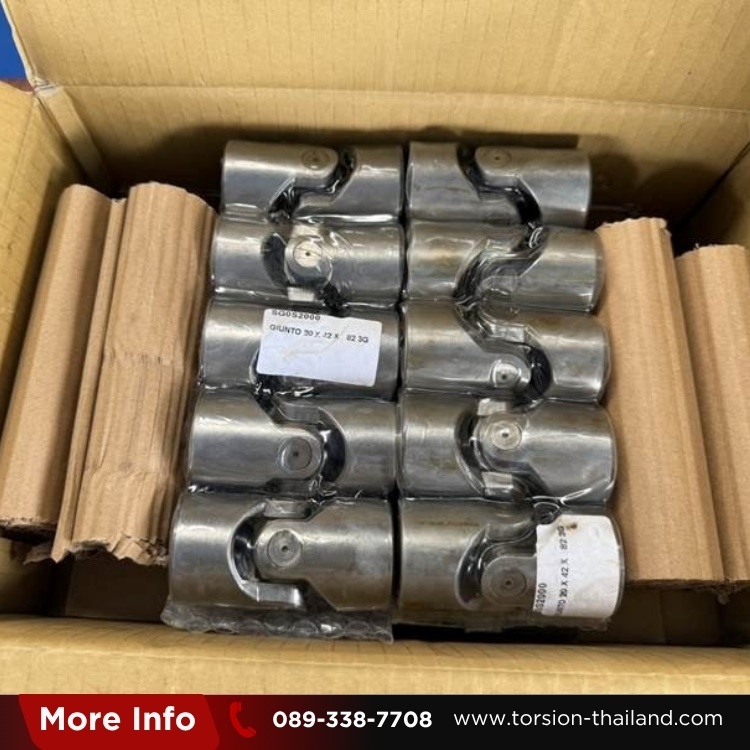

การใช้งานจริงของ Single Universal Joint

การใช้งาน Single Universal Joint ข้อต่ออ่อนเพื่อทุกอุตสาหกรรม

ข้อต่ออ่อนแบบหนึ่งท่อน (Single Universal Joint) เป็นชิ้นส่วนที่ได้รับความนิยมและถูกนำไปใช้ในงานหลากหลายประเภท เพราะตอบโจทย์ทั้งด้าน ความยืดหยุ่น ความแข็งแรง และคุ้มค่าในการใช้งาน

• อุตสาหกรรมยานยนต์ – ใช้ในระบบ เพลาขับ (Drive Shaft) ของรถยนต์และรถบรรทุก ทำหน้าที่เชื่อมต่อระหว่างเกียร์กับเฟืองท้าย (Differential) ช่วยชดเชยมุมที่เกิดจากการเคลื่อนไหวของช่วงล่าง ให้การส่งกำลังเป็นไปอย่างราบรื่นแม้ในสภาวะถนนที่ไม่เรียบ
• เครื่องจักรอุตสาหกรรม – พบได้ในสายพานลำเลียง เครื่องกัด เครื่องกลึง หรือเครื่องตัด ที่เพลาขับและเพลาตามไม่ได้อยู่ในแนวตรงเดียวกัน U-Joint ช่วยเพิ่มความยืดหยุ่นในการถ่ายทอดแรง ลดการสึกหรอของเพลาและชุดขับเคลื่อน
• อุปกรณ์เครื่องมือช่าง – ตัวอย่างที่เห็นได้บ่อยคือ ประแจข้อต่ออ่อน ที่ช่วยขันน็อตในพื้นที่แคบหรือมุมอับ เป็นอุปกรณ์คู่ใจในงานซ่อมบำรุงทั้งรถยนต์และเครื่องจักรอุตสาหกรรม
• งานระบบเรือและอากาศยาน – ใช้ในระบบเพลาขับของเรือและเครื่องบิน เพื่อให้เกิดการส่งกำลังที่มีความยืดหยุ่นสูง ทนต่อการสั่นสะเทือนและแรงกระแทกจากการใช้งานหนัก

สรุป ข้อต่ออ่อนเพื่อเพิ่มประสิทธิภาพและลดต้นทุนระยะยาว

จากตัวอย่างที่กล่าวมา จะเห็นได้ว่า Single Universal Joint เป็นชิ้นส่วนที่มีบทบาทสำคัญในการเพิ่มประสิทธิภาพการทำงานของเครื่องจักรและระบบส่งกำลัง อีกทั้งยังช่วย ยืดอายุการใช้งานของเพลา ลดความเสียหายจากแรงสั่นสะเทือน และลดค่าใช้จ่ายด้านการบำรุงรักษาในระยะยาว

สำหรับเครื่องจักรหรือระบบที่มีเงื่อนไขเฉพาะ การเลือกใช้ ข้อต่ออ่อนแบบออกแบบพิเศษ (Custom-Made) คือทางออกที่คุ้มค่าและตอบโจทย์ที่สุดหากคุณกำลังมองหาผู้เชี่ยวชาญด้านการออกแบบและผลิต ข้อต่ออ่อนคุณภาพสูง ไม่ว่าจะเป็น Single Universal Joint, Double Universal Joint หรือ Flexible Joint แบบพิเศษ
